白楊木干燥是為了保證白楊木與木制品的質量和延長使用壽命，必須采取適當的措施使白楊木中的水分（含水率）降低到一定的程度。

一、白楊木的干燥方法可分為大氣干燥與人工干燥兩大類。大氣干燥又分為自然氣干和強制氣干。人工干燥方法種類很多，烘干只是人工干燥的一種方法。

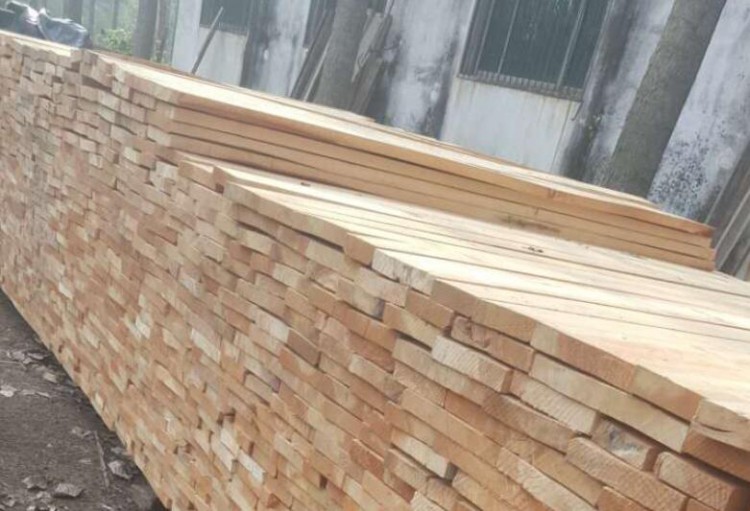

白楊木家具料

二、大氣干燥簡稱為氣干，是自然干燥的主要形式，分為自然氣干和強制氣干兩種。

1、自然大氣干燥是一種古老而又簡單的干燥方式。它是把白楊木按照一定的方式堆放在空曠的場院或棚舍內，由自然空氣流過材堆，使白楊木內水分逐步排出，以達到干燥的目的。它的特點是簡單，不需要太多的干燥設備，節約能源；但這種方法占地面積大，干燥時間長，干燥過程不能人為控制，受地區、季節、氣候等條件的影響；終含水率(10～20%)較高，在干燥期間易產生蟲蛀、腐朽、變色、開裂等缺陷。所以，單純的氣干在實際生產中比較少見。

2、強制大氣干燥是自然大氣干燥的發展，它是指在板院或者棚舍內用通風機提供1m/s左右的風速來縮短干燥時間的方法。強制氣干的干燥質量較好，白楊木不致霉爛變色，可以減少端裂(End check)，干燥時間較普通氣干約可縮短1/2～2/3，但干燥成本約增加1/3。

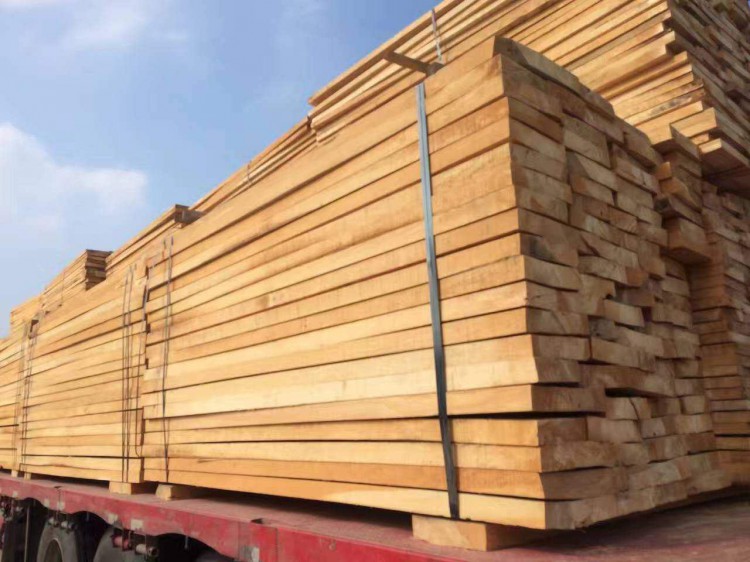

白楊木烘干板材裝車發貨

三、人工干燥方法種類很多，其特點是采用適當的干燥設備，干燥過程可人為控制，干燥周期比大氣干燥短，干燥過程不受地區、季節與氣候的影響，干燥的最終含水率可根據實際需要人為控制，可保證白楊木的干燥質量。

1、常規干燥是指以濕空氣作干燥介質，以蒸汽、熱水、爐氣或熱油為熱媒，間接加熱濕空氣，濕空氣以對流換熱方式為主加熱白楊木，干燥介質溫度在100℃以下的干燥方法。常規干燥中又以蒸汽為熱媒的干燥室居多，一般簡稱蒸汽干燥。以爐氣為熱媒的常規干燥，由于它能處理廠內的木廢料，又能降低干燥成本，故受到一些干燥量不太大的工廠使用。以熱水為熱媒的常規干燥，由于熱水鍋爐的價格比蒸汽鍋爐低得多，故在一些不需要高溫干燥，且干燥量不大的工廠有上升的趨勢。以熱油為熱媒的常規干燥，目前在國內外的應用相對較少。

2、高溫干燥與常規干燥的區別是干燥介質溫度在100℃以上，一般在120℃～140℃。其干燥介質可以是濕空氣，也可以是常壓、高壓過熱蒸汽。高溫干燥的優點是干燥速度快、尺寸穩定性好、干燥周期短，但高溫干燥易產生干燥缺陷，材色變深，表面硬化，不易加工。高溫干燥一般用于干燥針葉材，如用于松、柳杉等建筑用材。常壓過熱蒸汽干燥方法在我國興起于七十年代，其特點是傳熱系數大、熱效率高、節能效果顯著、無爆炸和失火危險。這種方法對于薄而且易干的白楊木具有良好的干燥效果，但干燥室的氣密性和防腐蝕性等技術問題還有待進一步研究解決。所以，這種干燥方法至今并沒有得到廣泛的使用。

毛白楊木烘干板材

3、除濕干燥和常規干燥的原理基本相同，也是以濕空氣作干燥介質，濕空氣以對流換熱為主的方式加熱白楊木。常規干燥是以換氣的方式降低干燥介質濕度，熱損失較大;除濕干燥是濕空氣在除濕機與干燥室間進行閉式循環。它依靠空調制冷和供熱的原理，使空氣冷凝脫水后被加熱為熱空氣，再送回干燥室繼續干燥白楊木。濕空氣脫濕時放出的熱量依靠制冷工質回收，又用于加熱脫濕后的空氣。除濕干燥雖然具有節能、干燥質量好、不污染環境等優點，但通常溫度低、干燥周期長，依靠電加熱，電耗高，國內很少推廣應用。在日本、加拿大等國，一般用除濕干燥作為預干。

4、太陽能干燥是利用太陽輻射的熱能加熱空氣，利用熱空氣在集熱器與材堆間循環來干燥白楊木。太陽能雖然是清潔的廉價能源，但它是受氣候影響大的間歇能源，干燥周期長，單位材積的投資較大，故太陽能的推廣受限。為縮短干燥周期，太陽能干燥通常與其它能源如蒸汽、爐氣及熱泵等聯合干燥。

5、高頻與微波干燥和微波干燥都是以濕白楊木作為電介質，在交變電磁場的作用下使白楊木中的極性分子作極性取向運動，分子之間產生碰撞或摩擦而生熱，使白楊木從內到外同時加熱干燥。高頻與微波干燥的區別是前者的頻率低、波長較長，對白楊木的穿透深度較深，適于干燥大斷面的白楊木。微波干燥的頻率比高頻更高(又稱超高頻)，但波長較短，其干燥效率比高頻高，但對白楊木的穿透深度不及高頻干燥。這兩種干燥方法的優點是干燥速度快，白楊木內溫度場比較均勻，殘余應力小，干燥質量較好；缺點是投資大、電耗高，同時若功率選擇不同，功率過大或干燥工藝控制不當，易產生內裂和炭化。

白楊木烘干板材圖片

6、真空干燥是白楊木在低于大氣壓的條件下實施干燥，其干燥介質可以是濕空氣或過熱蒸汽，但多數是過熱蒸汽。真空干燥時，白楊木內外的水蒸氣壓差增大，加快了白楊木內水分遷移速度;同時由于真空狀態下水的沸點低，可在較低的溫度下達到較高的干燥速率，干燥質量好，特別適用于透氣性好或易皺縮以及厚度較大的硬闊葉材。但真空干燥設備投資大、電耗高，同時真空干燥容量一般比較小。目前我國真空干燥的應用較少。

7、遠紅外干燥是指白楊木在遠紅外線的照射下，白楊木中的水分子吸收了遠紅外線的輻射能，使水分子產生共振，從而將電磁能轉化為熱能來加熱白楊木，以達到干燥白楊木的目的。紅外線是一種電磁波，波長范圍為近紅外線0.72～2.5微米，遠紅外線2.5～1000微米;白楊木干燥中使用的遠紅外線波長范圍為5.6～25微米。遠紅外線白楊木干燥的優點是設備簡單，干燥基準易于調節;缺點是電能消耗較大，干燥成本較高，紅外線穿透白楊木的深度有限，干燥不均勻，易產生干燥缺陷，還易引起火災等，目前極少應用。

河南白楊木烘干板材廠家

8、壓力干燥是八十年代出現的一種白楊木干燥方法，它是將白楊木置于密閉的干燥容器內，一方面提高白楊木的溫度，另一方面提高容器內的壓力，使白楊木中的水分在較高溫度條件下開始汽化與蒸發，從而達到干燥白楊木的目的。這種干燥方法的特點是：干燥質量非常好，干燥周期較短;但能耗較大，容器的容積較小，生產量不大;另外成材加壓干燥后顏色變暗，在節子周圍會出現較大裂紋;此種干燥方法的設備腐蝕問題，干燥工藝、干燥基準，有待進一步研究。

9、溶劑干燥是一種很少見的白楊木干燥方法。它是把濕白楊木放在嫌水性溶劑中，提高溶劑的溫度，加熱白楊木，使白楊木中的水分汽化和蒸發。這種溶劑的特點是不吸收白楊木中的水分，也不增加白楊木的濕度，干燥速度較快，設備簡單、易于建造、工藝操作方便，但白楊木經過干燥后力學強度有所降低，不利于膠合和涂飾。常用的嫌水性溶劑有：石蠟油、硫磺等。

白楊木烘干板材_請教白楊木自然干燥好,還是烘干好今天就講到這里，相信大家都理解了，下期中木商網小編繼續介紹：白楊木烘干板材使用時要注意什么，歡迎關注！

延伸閱讀：白楊木烘干板材有哪些優點和缺點？做家具比較好用什么樣的板子？
