影響木材干燥速度有哪些因素：

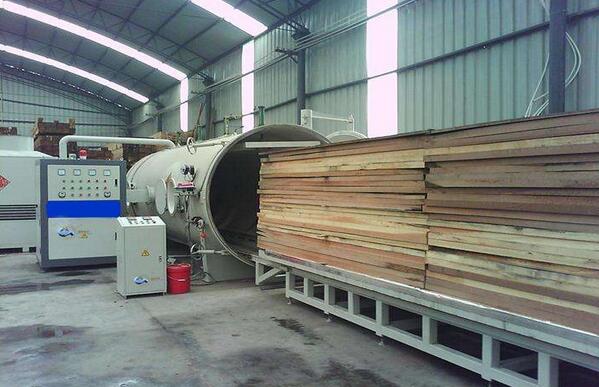

一、外在因素

1、溫度

溫度是影響木材干燥速度的主要因素。溫度升高，木材中水分壓力升高，液態(tài)自由水的粘度降低，有利于促進(jìn)木材中水分的流動(dòng)和擴(kuò)散；銅絲干燥介質(zhì)的溶濕能力提高，加快木材表面水分的蒸發(fā)速度。但值得注意的是如果溫度過(guò)高，會(huì)引起木材的開(kāi)裂和變形、降低力學(xué)強(qiáng)度、變色等，應(yīng)適當(dāng)控制。

2、濕度

相對(duì)濕度是影響木材干燥速度的重要因子。在溫度與氣流速度相同的情況下，相對(duì)濕度越高，介質(zhì)內(nèi)水蒸氣分壓越大，木材表面得水分越不易向介質(zhì)中蒸發(fā)，干燥速度越慢；相對(duì)濕度低時(shí)，表面水分蒸發(fā)快，表層含水率降低，含水率梯度增大，水分?jǐn)U散等增大，干燥速度快。但相對(duì)濕度過(guò)低，會(huì)造成開(kāi)裂及蜂窩等干燥缺陷問(wèn)題的發(fā)生甚至加重。

3、氣流循環(huán)速度

氣流循環(huán)速度是另一個(gè)影響木材干燥速度的因素。高速氣流能破壞木材表面上的飽和蒸汽界層，從而改善介質(zhì)與木材之間傳熱、傳質(zhì)條件，加快干燥速度。對(duì)于難干材或當(dāng)木材含水率較低時(shí)，木材內(nèi)部水分移動(dòng)決定著干燥速度；通過(guò)提高大介質(zhì)流速來(lái)加快表面水分的蒸發(fā)速度沒(méi)有實(shí)際意義，反而會(huì)加大含水率梯度，增大產(chǎn)生干燥缺陷的危險(xiǎn)性。所以，難干材不需要很大介質(zhì)循環(huán)速度。

二、內(nèi)在因素

1、木材樹(shù)種及構(gòu)造特征

不同樹(shù)種的木材具有不同的構(gòu)造，它的紋孔大小與數(shù)量，以及紋孔膜上微孔的大小都有很大差異，因此水分沿上述路徑移動(dòng)的難易程度有別，即木材樹(shù)種是影響干燥速度的主要內(nèi)因。由于環(huán)孔硬闊葉樹(shù)材（例如酸枝木）導(dǎo)管和紋孔中充填物多、紋孔膜上微孔的直徑小，所以其干燥速度明顯小于散孔闊葉樹(shù)材；在同一樹(shù)種中，密度增大，大毛細(xì)管內(nèi)水分流動(dòng)阻力增大，細(xì)胞壁內(nèi)水分?jǐn)U散路徑延長(zhǎng)，難于干燥。

2、木材厚度

木材常規(guī)干燥過(guò)程可近似認(rèn)為是沿材厚方向的一維傳熱傳質(zhì)過(guò)程，厚度增加，傳熱傳質(zhì)距離變長(zhǎng)、阻力加大，干燥速度明顯下降。

3、木材含水率

纖維飽和點(diǎn)之下，隨著含水率的降低，吸著水的橫向擴(kuò)散系數(shù)減小，而水蒸氣在細(xì)胞腔中的擴(kuò)散系數(shù)則增大，由于干燥過(guò)程中水蒸氣在細(xì)胞腔中擴(kuò)散所占比例不大，含水越低水分?jǐn)U散路徑越長(zhǎng)，所以含水率越低越難干燥。

4、木材心邊材     闊葉樹(shù)心材細(xì)胞中內(nèi)含物較多，針葉樹(shù)心材中的紋孔多數(shù)是閉塞的，所以心材較邊材難干燥。 　　 5、木材紋理方向

木射線有利于水分傳導(dǎo)，沿木材徑向的水分傳導(dǎo)比沿弦向約大15%～20%，所以，弦切板通常比徑切板的干燥速度快。
