木材有哪些基本性質(zhì)特點(diǎn)?用木材加工的家具、工藝品及建筑有幾千年經(jīng)久不衰的傳承并且越來越受人們的青睞。木材基本性質(zhì)有哪些，很多人還不知道，下面詳細(xì)介紹木材有哪些基本性質(zhì)特點(diǎn)?

原木木材

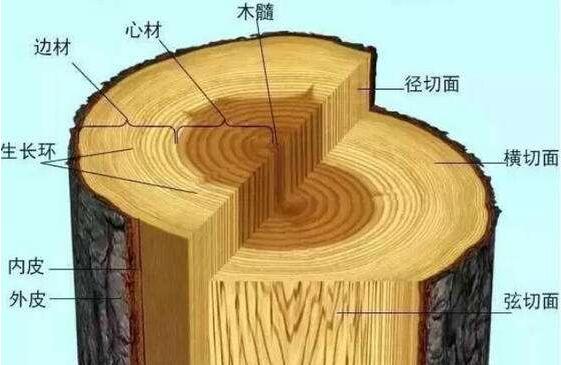

1、木材的密度：因木材的分子結(jié)構(gòu)基本相同，故木材的密度幾乎相等，平均為 1.55g/cm3。

2、木材體積密度：木材的體積密度因樹種不同而變，在常用木材中體積密度，較大者為一些紅木，可達(dá)980kg/m3，較小者為泡桐為280kg/m3，中木商網(wǎng)陳昌文國最輕的木材為臺(tái)灣的二色輕木，體積密度只有186kg/m3，最重的木材是廣西的蜆木，體積密度高達(dá)1128kg/m3。一般以低于400kg/m3者為輕，高于600kg/m3為重。

木材板材

3、木材導(dǎo)熱性：木材具有較小的體積密度，較多的孔隙，是一種良好的絕熱材料，表現(xiàn)為熱導(dǎo)率較小，但木材的紋理不同，即各向異性，使得方向不同時(shí)， 熱導(dǎo)率也有較大差異。如松木順紋纖維測(cè)得A =0。3W/(m ? K)，而垂直纖維 A =0。 17W/(m ? K)。

4、木材含水率：木材中所含水的質(zhì)量與木材干燥后質(zhì)量的百分比值，稱為 “木材的含水率”。木材中的水分可分為細(xì)胞壁中的吸附水和細(xì)胞腔與細(xì)胞間隙 中的自由水兩個(gè)部分，當(dāng)木材細(xì)胞壁中的吸附水達(dá)到飽和，而細(xì)胞腔與細(xì)胞間隙 中無自由水時(shí)的含水率，稱為“纖維飽和點(diǎn)”。纖維飽和點(diǎn)因樹種而異，一般為 25%?35%，平均為30%，它是含水率是否影響強(qiáng)度和脹縮性能的臨界點(diǎn)。如果潮濕木材長(zhǎng)時(shí)間處于一定溫度和濕度的空氣中，木材便會(huì)干燥，達(dá)到相對(duì)恒定的含水率，這時(shí)木材的含水率，稱為“平衡含水率”。平衡含水率隨空氣濕度的變大和溫度的變低而增大，反之，則減少。

5、木材吸濕性：木材具有較強(qiáng)的吸濕性。木材的吸濕性對(duì)木材的性能，特別是木材的干縮濕脹影響很大，因此，木材在使用時(shí)其含水率應(yīng)接近于平衡含水率或稍低于平衡含水率。

6、木材濕脹與干縮：當(dāng)木材從潮濕狀態(tài)平燥至纖維飽和點(diǎn)時(shí)，其尺寸并不改變。當(dāng)干燥至纖維飽和點(diǎn)以下時(shí)，細(xì)胞壁中的吸附水開始蒸發(fā)，木材發(fā)生收縮， 反之，干燥木材吸濕后，將發(fā)生膨脹，直到含水率達(dá)到纖維飽和點(diǎn)為止，此后木材含水率繼續(xù)增大，也不再膨脹，由于木材構(gòu)造的不均勻性，木材不同方向的干縮濕脹變形明顯不同。縱向干縮最小，約為0.1%?0.35%，徑向干縮較大，約為3%?6%，弦向干縮最大，約為6%?12%。

7、木材強(qiáng)度：建筑上通常利用的木材強(qiáng)度，主要有抗壓強(qiáng)度、抗拉強(qiáng)度、抗彎強(qiáng)度和抗剪強(qiáng)度。并且又有順紋與橫紋之分。每一種強(qiáng)度在不同的紋理方向上均不相同，木材的順紋強(qiáng)度與橫紋強(qiáng)度差別很大，木材各種強(qiáng)度之間的關(guān)系常用闊葉樹的順紋抗壓強(qiáng)度為49?56MPa。常見針葉樹的順紋抗壓強(qiáng)度為 33 ?48MPa。

以上就是中木商網(wǎng)陳昌文關(guān)于木材有哪些基本性質(zhì)特點(diǎn)的介紹，希望能夠幫助您！

延伸閱讀：木材的基本特點(diǎn)有哪些?
