黑酸枝木的八種特征與鑒別，柬埔寨黑酸枝與印尼黑酸枝區(qū)別，黑酸枝木是我們家具使用中最多的一種木材，但是黑酸枝木材很多人還不是很了解，今天中木商網(wǎng)陳昌文詳細(xì)介紹黑酸枝木的八種特征與鑒別,柬埔寨黑酸枝與印尼黑酸枝區(qū)別，希望能夠幫助您！

黑酸枝木＞＞＞點(diǎn)擊購買

黑酸枝是“國家紅木標(biāo)準(zhǔn)”中明確確定的紅木品種，與黃花梨等同屬豆科植物中的蝶形花亞科黃檀屬，主要生長在熱帶地區(qū)，多產(chǎn)于東南亞國家以及東非和印尼等地，心材呈栗褐色。酸枝木是天然的除臭劑，其因?yàn)闀l(fā)出酸香氣息而得名，黑酸枝也不例外。此外它有明顯的黑色條紋，故被稱為“黑酸枝”。

眾多紅木迷們都知道，酸枝木一直都是高檔紅木材質(zhì)中的寵兒，它的實(shí)用價值和藝術(shù)價值都已經(jīng)受到了業(yè)內(nèi)人士及消費(fèi)者的充分肯定。酸枝木有多種，為豆科植物中蝶形花亞科黃檀屬植物。在黃檀屬植物中，酸枝木分為黑酸枝和紅酸枝，作為頂級名貴紅木用材，為廣大紅木迷所熟知，黑酸枝木其顏色由栗褐色至紫褐色和黑褐，常有紫黑色條紋，木質(zhì)堅(jiān)硬，刨光效果好，一經(jīng)打磨平整潤滑給人一種醇厚含蓄之美，能夠歷經(jīng)百年而不變形。

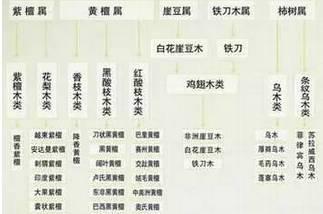

根據(jù)紅木國標(biāo)，黑酸枝旗下共有八個木種，分別為：

1、盧氏黑黃檀

拉丁名：Dalbergia louvelii

俗 稱：大葉紫檀

科屬名：蝶形花科、黃檀屬

樹木及分布：馬達(dá)加斯加

盧氏黑黃檀＞＞＞點(diǎn)擊購買

特征：其心材新切面桔紅色，久則轉(zhuǎn)為深紫或黑紫。主為同心層型的細(xì)線，且排列規(guī)整。木纖維壁厚，酸香氣微弱；結(jié)構(gòu)甚細(xì)至細(xì)；紋理交錯；有局部卷曲。

軸向薄壁組織在放大鏡下明顯，主為同心層型式細(xì)線（寬1-2個細(xì)胞），且排列規(guī)整。木纖維壁厚。木射線放大鏡下可見；波痕不明顯；射線組織同形單列。酸香氣微弱；結(jié)構(gòu)甚細(xì)至細(xì)；紋理交錯；有局部卷曲；氣干密度0.95g/cm3。

材性：據(jù)馬達(dá)加斯加的林業(yè)研究所報道，其木材物理、力學(xué)性質(zhì)的數(shù)據(jù)如下：試材產(chǎn)地，馬達(dá)加斯加；試材氣干密度0.95g/cm3；全干干縮率：徑向3.7%，弦向6.7%，體積10.5%；抗彎強(qiáng)度215.7Mpa；順紋抗壓強(qiáng)度77.5 Mpa；硬度12.5N。

2、東非黑黃檀

拉丁名：Dalbergia melanoxylon

俗 稱：紫光檀

科屬名：蝶形花科、黃檀屬、黑酸枝木類

樹木及分布：非洲東部

特征： 木材氣味很淡，切面滑潤，油質(zhì)厚重。棕眼稀少，肌理緊密。邊材窄，呈白色至淡黃色，心材呈深紫褐色，伴有黑色條紋，紋理均勻細(xì)密，大多為直紋。在白紙上一劃，便可留下紫色痕跡。

結(jié)構(gòu)甚細(xì);紋理通常直;散孔材。生長輪不明顯。管孔在肉眼下可見，弦向直徑最大133μm;平均72μm;數(shù)少至略少，5~14個/mm2。軸向薄壁組織較少，在肉眼下通常不見，主為離管型，星散聚合、細(xì)線狀及聚翼狀。木纖維壁甚厚。木射線放大鏡下可見，波痕亦然，射線組織同形單列及多列(2列)。

材性：氣干密度1.25-1.33g/立方厘米，材質(zhì)重，硬度很高;強(qiáng)度、抗震性能高，抗腐蝕性高;非常穩(wěn)定，不易翹曲變形。

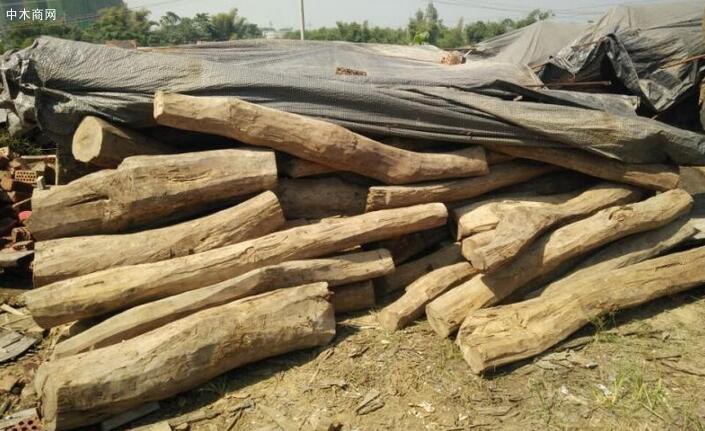

雖然原木價格不高，但原木外形難看，扭曲而多中空，加工非常困難，出材率極低，所以成品家具的價格基本與大紅酸枝（交趾黃檀）相當(dāng)。

3、刀狀黑黃檀

拉丁名：Dalbergia cultrate Grah.

俗 稱：緬甸黑酸枝

科屬名：蝶形花科、黃檀屬

樹木及分布：主產(chǎn)于老撾、緬甸

刀狀黑黃檀＞＞＞點(diǎn)擊購買

特征：其心材新切面紫黑或紫紅褐，常帶深褐或栗褐色條紋。散孔材，生長輪不明顯或略明顯。心材新切面紫黑或紫紅褐，常帶深褐或栗褐色條紋，久則變黑。管孔在肉眼下略見，弦向直徑最大182μm，平均118μm;數(shù)甚少至略少，o~12個/mm2。軸向薄壁組織較多，在肉眼下明顯，主為同心層式波浪形，傍管帶狀及細(xì)線狀。木纖維壁厚。木射線在肉眼下不見;波痕在放大鏡下可見;射線組織同形單列，及多列(多數(shù)2~3列)。

材性：結(jié)構(gòu)細(xì);紋理頗直，部分彎曲;氣干密度0.89-1.14/ cm3

4、黑黃檀

拉丁名：Dalbergia fusca

俗 稱：版納黑檀、牛角木

科屬名：蝶形花科、黃檀屬

樹木及分布：云南

黑黃檀＞＞＞點(diǎn)擊購買

特征：散孔材。生長輪不明顯或略明顯。心材新切面紫褐、黑褐或栗褐，常帶明顯的紫或黑褐色窄條紋。管孔在肉眼下略見，弦向直徑最大275 μm，平均143μm;含黑色樹膠;數(shù)甚少至略少，1~6個/mm2。軸向薄壁組織頗明顯，主為同心層式窄帶狀(寬2~數(shù)個細(xì)胞)。木纖維壁甚厚。木射線在放大鏡下明顯;波痕亦然;射線組織同形單列及多列(多數(shù)2~4列)。

材性：零星分布于云南西南部熱帶山地。漸危種，國家二級保護(hù)植物。氣干密度1.04~1.20g/cm3。材質(zhì)堅(jiān)硬，結(jié)構(gòu)細(xì)致，微香，黑褐色，紋理美觀典雅，具有黑色大理石般的瑰麗花紋，入水即沉，烘干后穩(wěn)定好，是制作明清家具、茶具茶道、工藝美術(shù)品、雕刻品、高檔樂器的優(yōu)良材料。

5、闊葉黃檀

拉丁名：DalbergialatifoliaRoxb

俗 稱：紫花梨、廣葉黃檀、印尼黑酸枝

科屬名：蝶形花科、黃檀屬

樹木及分布：印度、印度尼西亞

闊葉黃檀＞＞＞點(diǎn)擊購買

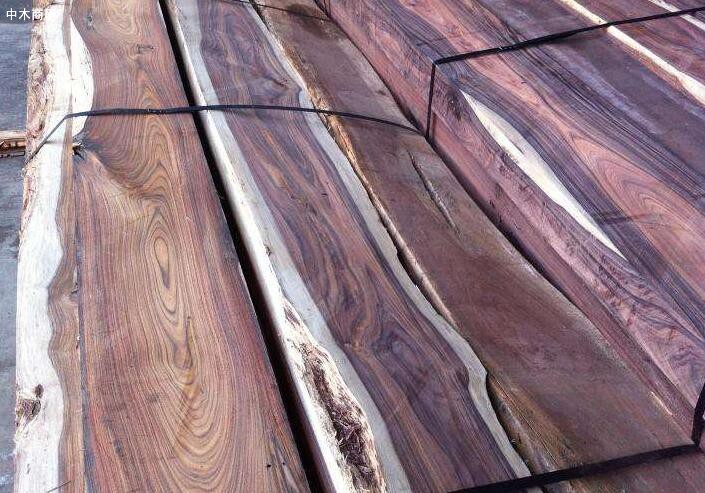

特征：心材多紫褐色、紫紅色，少量黃色、黑色或紫色條紋、墨綠色條紋;原木砍伐后，端頭如未及時封蠟，常溫下會由兩端向內(nèi)顏色變深;木材在陽光下暴曬，顏色可變淡。

散孔材，生長輪不明顯或略明顯。心材淺金褐、黑褐、紫褐或深紫紅，常有較寬但相距較遠(yuǎn)的紫黑色條紋;木屑酒精浸出液有明顯紫色調(diào)。管孔在肉眼下明顯，含樹膠;弦向直徑最大267μm，平均144μm;數(shù)少至略少，3~17個/17個mm2。軸向薄壁組織頗明顯，主為環(huán)管束狀、聚翼狀及波浪形窄帶狀。木纖維壁薄至略厚。木射線在放大鏡下可見;波痕亦然;射線組織同形單列(甚少)及多列(2列)，稀異形孟型。新切面有酸香氣;結(jié)構(gòu)細(xì)(較其他種略粗);紋理交錯;氣干密度0.75~1.04 g/cm3，多數(shù)0.82~型.86 g/cm3。

材性：結(jié)構(gòu)略細(xì)，紋理交錯，具生長輪花紋。木材有光澤。氣干密度0.85g/cm3左右。木材堅(jiān)硬，彎曲強(qiáng)度、抗壓強(qiáng)度高，抗震性能中等，耐用性好，蒸汽彎曲性能好。辨識:木塊在酒精中浸泡，酒精呈紫紅色。 在廣州木業(yè)界，闊葉黃檀樹種木材(Dalbergia atifolia)又有"油酸枝"之稱謂(廣州地區(qū)習(xí)慣上稱黃檀屬樹種顯心材者為"香枝"或"酸枝")。在舊家具行業(yè)及收藏界，紫花梨與另一種顏色較淺偏紅似"黃花梨"的進(jìn)口木材(即印度黃檀Dalbcrgia sisso)都統(tǒng)稱為"印度紅木"(此類木材所制作的古典家具年份一般較早，民間常以收藏品為珍品)。德國學(xué)者古斯塔夫·艾克著《中國花梨家具圖考》時，又稱闊葉黃檀(Dalbergialatifolia)為"印度花梨木"。

6、巴西黑黃檀

拉丁名：Dalbergia nigra Fr. Allem

科屬名：蝶形花科、黃檀屬

樹木及分布：主產(chǎn)于巴西

特征：木材散孔材。心材材色變異較大，褐色、紅褐到紫黑色；與邊材區(qū)別明顯；有油性感。邊材近白色。生長輪不明顯。管孔放大鏡下明顯；散生；數(shù)甚少；略大；沉積物可見。軸向薄壁組織放大鏡下可見；環(huán)管狀及帶狀。木射線放大鏡下可見；略密；甚窄。波痕略見。胞間道未見。

管孔在肉眼下頗明顯，弦向直徑最大287μm，平均143μm；數(shù)甚少至略少，2～7個/mm2。軸向薄壁組織放大鏡下明顯。主為離管型，環(huán)管束狀及窄帶狀(寬1～2細(xì)胞)，星散聚合、聚翼狀，常多于微凹黃檀。木纖維壁薄至厚。木射線在放大鏡下明顯，波痕在放大鏡下明顯，射線組織同形單列(數(shù)少)及多列(多數(shù)2～3列)，異形Ⅲ型傾向明顯。新切面酸香氣濃郁，結(jié)構(gòu)細(xì)(較其他種略粗)，紋理交錯，氣干密度O.86～1.01 g/cm3。

材性：木材具光澤；無特殊氣味；新切面略具甜味；紋理直，有時波狀；結(jié)構(gòu)細(xì)，均勻；木材重；干縮率甚大；強(qiáng)度高。

木材干燥性能良好，但宜慢，以防端裂和面裂。木材很耐腐；能抗蟲害，但表面常有小蠧蟲危害。木材加工性能良好，但手工加工頗困難。車旋、刨切性能良好，精加工性能亦佳；蒸煮后彎曲性能好，并具有很好的耐候性；

7、亞馬孫黃檀

拉丁名：Dalbergia spruceana Benth

科屬名：蝶形花科、黃檀屬

樹木及分布：主產(chǎn)于巴西

特征：散孔材。生長輪明顯。心材紅褐、深紫灰褐，常帶黑色條紋。管孔在肉眼下可見，弦向直徑最大323μm，平均1 92μm;數(shù)甚少至少，1～5個/mm2。軸向薄壁組織在放大鏡下明顯，細(xì)線狀(寬多數(shù)1細(xì)胞)，環(huán)管束狀明顯。木纖維壁甚厚。木射線在放大鏡下可見;波痕不明顯;射線組織同形單列及多列(多數(shù)2列)。酸香氣無或很微弱;結(jié)構(gòu)細(xì);紋理直至略交錯;氣干密度O.90 g/cm3。

材性：主產(chǎn)于巴西，酸香氣無或很微弱;結(jié)構(gòu)細(xì);紋理直至略交錯;氣干密度O.90 g/cm3。

8、伯利茲黃檀

拉丁名：Dalbergia Stevenson Standl

科屬名：蝶形花科、黃檀屬

樹木及分布：中美洲，主產(chǎn)于伯利茲

特征：木材半環(huán)孔材。心材淺紅褐色，具深淺相間條紋。邊材色淺。生長輪明顯。管孔放大鏡下明顯；散生；數(shù)略少；略?。徊糠止芸變?nèi)含樹膠。軸向薄壁組織豐富；環(huán)管狀、翼狀、帶狀及輪界狀。木射線放大鏡下明顯；略密；甚窄。波痕略明顯。胞間道未見。

材性：木材具光澤；新鮮切面略具香氣，久則消失；滋味不明顯或略苦；紋理直至略交錯；木材結(jié)構(gòu)細(xì)，略均勻；甚重(基本密度0. 75~0.88g/cm3，氣干密度0.93～1.19 g/cm3)；強(qiáng)度高。木材氣干有明顯開裂傾向，建議進(jìn)行窯干。天然耐腐性強(qiáng)，但抗蟻性能中等，木材鋸、刨加工性能中等，工具易鈍，車旋及精加工好。

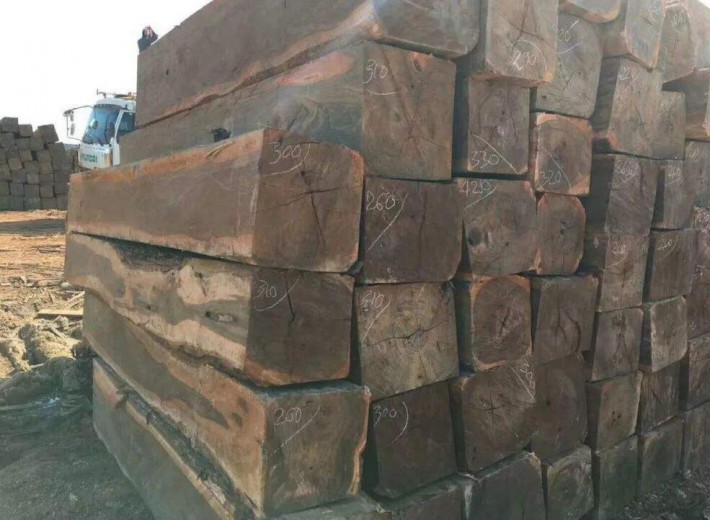

目前黑酸枝紅木家具近年來在市場上名聲最大的屬柬埔寨與印尼產(chǎn)地的黑酸枝原料了，因黑酸枝原料目前來說相對于充足。被廣泛的紅木家具廠家所使用為原材料。

印尼黑酸枝和大紅酸枝產(chǎn)地不同，前者產(chǎn)印度尼西亞，后者產(chǎn)老撾越南柬埔寨泰國。

柬埔寨黑酸枝的學(xué)名叫毛欖仁，是近兩年來國內(nèi)新興的木材。生長在柬埔寨的闊葉黃檀主要分布在爪哇島的中部地區(qū)。這個材種之所以受到很多紅木家具廠家的關(guān)注與介入生產(chǎn)的原因，是因?yàn)樵摬馁|(zhì)的家具前期在市場上的銷量和價格都比較好。所以現(xiàn)在在市場上其原料和家具成品也越來越多見。

柬埔寨黑酸枝＞＞＞點(diǎn)擊購買

柬埔寨黑酸枝的顏色以紅褐色和磚紅色以及紫紅色為主，色彩比較艷麗，因此制成的柬埔寨黑酸枝家具在裝修色彩搭配方面也比較容易，屬于百搭型家具產(chǎn)品。

印尼黑酸枝的學(xué)名叫做闊葉黃檀，是國標(biāo)紅木黑酸枝的一種。因此從市場認(rèn)可度上來看，國標(biāo)紅木印尼黑酸枝自然是比柬埔寨黑酸枝要好。

柬埔寨黑酸枝大家應(yīng)該不是很熟悉，是近兩年來剛開始在市面上火熱的木材，柬埔寨黑酸枝，是毛欖仁樹屬的一種主產(chǎn)自東南亞國家，因其木性與酸枝木相近，及高性價比、高出材率等優(yōu)勢近年來備受關(guān)注，進(jìn)而進(jìn)入國內(nèi)家具市場。

柬埔寨黑酸枝似乎名氣并不大。但自2017年以來，這種木材得到了家具市場的廣泛關(guān)注。據(jù)業(yè)內(nèi)人士預(yù)測，在國標(biāo)紅木日漸稀缺及國際瀕危保護(hù)的限制下，紅木市場下一個“潛力股”很可能就是柬埔寨黑酸枝了。

柬埔寨黑酸枝枝和印尼黑酸枝的區(qū)別其實(shí)最明顯的就是它們的身份以及價格了，柬埔寨黑酸枝因?yàn)椴皇菄鴺?biāo)紅木，所以在市場認(rèn)可度以及市場收藏價值都要比印尼黑酸枝差很多，所以我們在市場上購買的時候，可以從這一點(diǎn)上來區(qū)別它們。

然而，也有部分黑酸枝家具廠家反映，柬埔寨黑酸枝木材干燥工藝相對復(fù)雜，木材干燥處理成本較高。而且從木性上看，成系列的深色系家具在展廳古色古香的氛圍映襯下，顯得格外高貴和細(xì)膩。

印尼黑酸枝＞＞＞點(diǎn)擊購買

延伸閱讀：非洲黑酸枝木是紅木嗎？
