進口木材名稱國標：酸枝木，熱帶、亞熱帶地區，主要產地為東南亞國家。木材材色不均勻，心材橙色，淺紅褐色至黑褐色，深色條文明顯。木材有光澤，具酸味或酸香味，文理斜而交錯，密度高、含油膩，堅硬耐磨。

　　酸枝木有多種，為豆科植物中蝶形花亞科黃檀屬植物。在黃檀屬植物中，除海南島降香黃檀被稱為“香枝”(俗稱黃花梨)外，其余盡屬酸枝類。酸枝木大體分為三種，黑酸枝、紅酸枝、和白酸枝。它們的共同特性是在加工過程中發出一股食用醋的味道，故名酸枝。

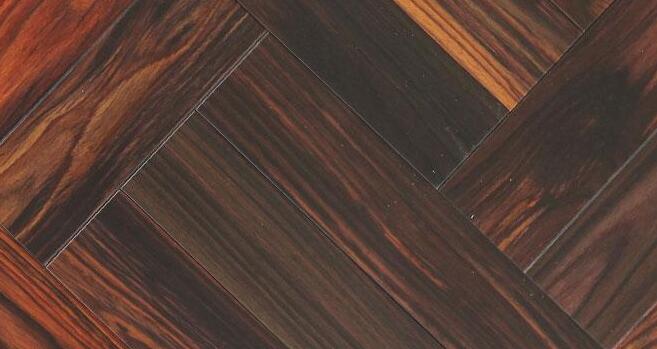

　　黑酸枝是酸枝木中比較好的一種。它顏色基本上是紫紅紫褐或是紫黑，木材密度比較大，木質比較堅硬，拋光效果很不錯，而且做成成品之后不容易開裂，所以，黑酸枝經常被用來制作工藝品和家具，跟紫檀一樣，黑酸枝是一種名貴的木材。

　　黑酸枝又叫大葉紫檀，其實是原來都叫大葉紫檀，后來出了國標，國標中管大葉紫檀叫黑酸枝，所以規范叫法為黑酸枝。黑酸枝由于也被叫做“紫檀”，而且心材的新切面呈橘紅色，久了會變成深紫色，還有一股酸香氣，因此酷似紫檀。

　　中文學名：黑酸枝

　　界：植物界

　　門：被子植物門

　　綱：雙子葉植物綱

　　亞 綱：原始花被亞綱

　　目：薔薇目

　　亞 目：薔薇亞目

　　科：豆科

　　亞 科：蝶形花亞科

　　族：黃檀族

　　屬：黃檀屬

　　種：黑酸枝

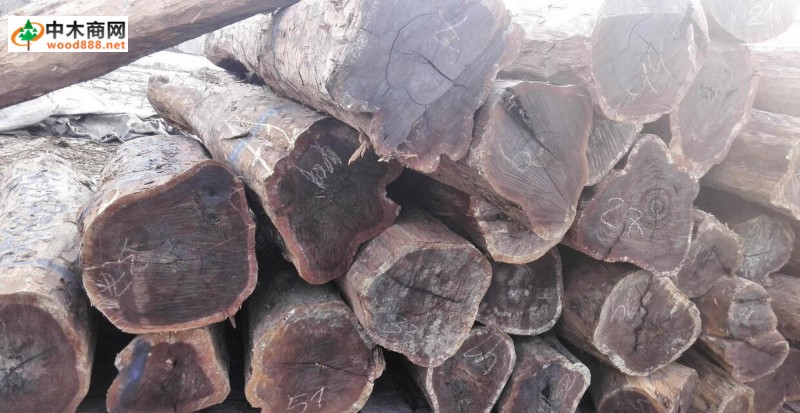

　　構造特征

　　刀狀黑黃檀 Dalbergia cultrate Grah.

　　散孔材。生長輪不明顯或略明顯。心材新切面紫黑或紫紅褐，常帶深褐或栗褐色條紋。管孔在肉眼下略見，弦向直徑最大182μm，平均118μm;數甚少至略少，o～12個/mm2。軸向薄壁組織較多，在肉眼下明顯，主為同心層式波浪形，傍管帶狀及細線狀。木纖維壁厚。木射線在肉眼下不見;波痕在放大鏡下可見;射線組織同形單列。及多列(多數2～3列)。新切面有酸香氣;結構細;紋理頗直;氣干密度0.89-1.14g/cm3。

　　黑黃檀Dalbergia fusca pierre

　　散孔材。生長輪不明顯或略明顯，弦向直徑最大275 μm，平均143μm;含黑色樹膠;數甚少至略少，1～6個/mm2。軸向薄壁組織頗明顯，主為同心層式窄帶狀(寬2～數個細胞)。木纖維壁甚厚。木射線在放大鏡下明顯;波痕亦然;射線組織同形單列及多列(多數2～4列)。無酸香氣或很微弱;結構細;紋理斜或交錯;氣干密度1.04～1.20g/cm3。

　　闊葉黃檀Dalbergia latifolia Roxb.

　　散孔材，生長輪不明顯或略明顯。心材淺金褐、黑褐、紫褐或深紫紅，常有較寬但相距較遠的紫黑色條紋;木屑酒精浸出液有明顯紫色調。管孔在肉眼下明顯，含樹膠;弦向直徑最大267μm，平均144μm;數少至略少，3～17個/17個mm2。軸向薄壁組織頗明顯，主為環管束狀、聚翼狀及波浪形窄帶狀。木纖維壁薄至略厚。木射線在放大鏡下可見;波痕亦然;射線組織同形單列(甚少)及多列(2列)，稀異形孟型。新切面有酸香氣;結構細(較其他種略粗);紋理交錯;氣干密度0.75～1.04 g/cm3，多數0.82～0.86 g/cm3。

　　D4盧氏黑黃檀Dalbergia louvelii R.Viguier 　散孔材。生長輪不明顯。心材新切面桔紅色，久則轉為深紫或黑紫。管孔在肉眼下幾不得見;弦向直徑最大206μm，平均149μm;數少至少，1～4個/mm2。軸向薄壁組織在放大鏡下明顯，主為同心層型的細線(寬1～2細胞)，且排列規整。木纖維壁厚。木射線放大鏡下可見;波痕不明顯;射線組織同形單列。酸香氣微弱;結構甚細至細;紋理交錯;有局部卷曲;氣干密度0.95 g/cm3。

　　D5東非黑黃檀Dalbergia melanoxylon Guill.Perr. 　散孔材。生長輪不明顯。心材黑褐至黃紫褐，常帶黑色條紋。管孔在肉眼下可見，弦向直徑最大133μm;平均72μm;數少至略少，5～14個/mm2。軸向薄壁組織較少，在肉眼下通常不見，主為離管型，星散聚合、細線狀及聚翼狀。木纖維壁甚厚。木射線放大鏡下可見，波痕亦然，射線組織同形單列及多列(2列)。無酸香氣或很微弱;結構甚細;紋理通常直;氣干密度1.00～1.33 g/cm3。

　　巴西黑黃檀 Dalbergia nigra Fr.Allem.

　　散孔材。生長輪明顯。心材黑褐、巧克力色至紫褐色，常帶有明顯的黑色窄條紋。管孔在肉眼下頗明顯，弦向直徑最大287μm，平均143μm;數甚少至略少，2～7個/mm2。軸向薄壁組織放大鏡下明顯。主為離管型，環管束狀及窄帶狀(寬1～2細胞)，星散聚合、聚翼狀，常多于微凹黃檀。木纖維壁薄至厚。木射線在放大鏡下明顯，波痕在放大鏡下明顯，射線組織同形單列(數少)及多列(多數2～3列)，異形Ⅲ型傾向明顯。新切面酸香氣濃郁，結構細(較其他種略粗)，紋理交錯，氣干密度O.86～1.01 g/cm3。

　　亞馬孫黃檀Dalbergia spruceana Benth.

　　散孔材。生長輪明顯。心材紅褐、深紫灰褐，常帶黑色條紋。管孔在肉眼下可見，弦向直徑最大323μm，平均1 92μm;數甚少至少，1～5個/mm2。軸向薄壁組織在放大鏡下明顯，細線狀(寬多數1細胞)，環管束狀明顯。木纖維壁甚厚。木射線在放大鏡下可見;波痕不明顯;射線組織同形單列及多列(多數2列)。酸香氣無或很微弱;結構細;紋理直至略交錯;氣干密度O.90 g/cm3。

　　D8伯利茲黃檀Dalbergia stevensonii Tandl. 　散孔材，半環孔材傾向明顯。生長輪明顯。心材淺紅褐、黑褐或紫褐，常帶規則或不規則相間的黑色條紋，色澤比較均勻。管孔在肉眼下明顯，弦向直徑最大269μm，平均88μm;數略少至略多，11～24個/mm2。軸向薄壁組織在肉眼下略明顯，主為窄帶狀及細線狀(多數寬1細胞，與射線交叉局部略呈網狀)及環管束狀。木纖維壁厚。木射線在放大鏡下略見;波痕在放大鏡下可見(木射線迭生構造不明顯);射線組織同形單列及多列。酸香氣無或很微弱;結構細;紋理直;氣干密度0.93～1.1 9 g/cm3。

　　識別

　　1、專業識別

　　根據GB/T18107—2000(紅木)標準識別。

　　(1)刀狀黑黃植(Dalbergia culberata)散孔材。生長輪不明顯或略明顯。弦向直徑最大182um，平均118um，數甚少至略少，0一12個//mm2。軸向薄壁組織較多，在肉眼下明顯，主為同心層式波浪形，傍管帶狀及細線狀。木纖維壁厚。木射線在肉眼下不見;波痕在放大鏡下可見;射線組織同形單列及多列(多數2一3列)。新切面有酸香氣;結構細;紋理頗直;氣干密度0.89-1.14g/cm³.

　　(2)黑黃檀(Dalbergia fusca)散孔材。生長輪不明顯或略明顯。心材新切面紫褐、黑褐或栗褐，常帶明顯的紫或黑褐色窄條紋。管孔在肉眼下略見，弦向直徑最大275um，平均143um;含黑色樹膠;數甚少至略少，I一6

　　黑黃檀 個/mm2。軸向薄壁組織頗明顯，主為同心層式窄帶狀(寬兩個至數個細胞)。木纖維壁甚厚。木射線在放大鏡下明顯波痕亦ft" -射線組織同形單列及多列(多數2一4列)。無酸香氣或很微弱:結構細，紋理斜或交錯，氣干密度，1.04-1.20g/cm³.

　　(3)闊葉黃檀(Dalbergia tatifoka)散孔材。生長輪不明顯或略明顯。心材淺金褐、黑褐、紫褐或深紫紅.常有較寬但相距較遠的紫黑色條紋.木屑浸出液有明顯紫色調。管孔在肉眼下明顯，含樹跤;弦向Fi徑.大267um.平均144um;數少至略少.3一17個/mm=0軸向薄里組織頗明顯.主為環管束狀、聚雙狀及波浪形窄帶狀。木纖維里薄至略厚。木射線在放大鏡下可見:波痕亦然;射線組織同形單列(甚少》及多列(2一4列)，稀異形.型。新切面有酸香氣;結構細(較其他種略粗);紋理交錯;氣千密度0.75一1.04 g/cm³.多數0.82一0.86g/cm³。

　　注：多射線組織應是2~4列(《紅木》標準時兩列)

　　2、經驗識別

　　(1)新切面或濕水后有酸臭氣。

　　(2)心材黑色為主，間有不規則的淺褐色或紅色條紋。

　　(3)闊葉黃檀常黑里透紅，寬帶狀薄壁組織，材面上常形成黑紅相間;刀狀黑黃植和黑黃恤具有“雞翅紋”，刀狀黑黃植更明顯。

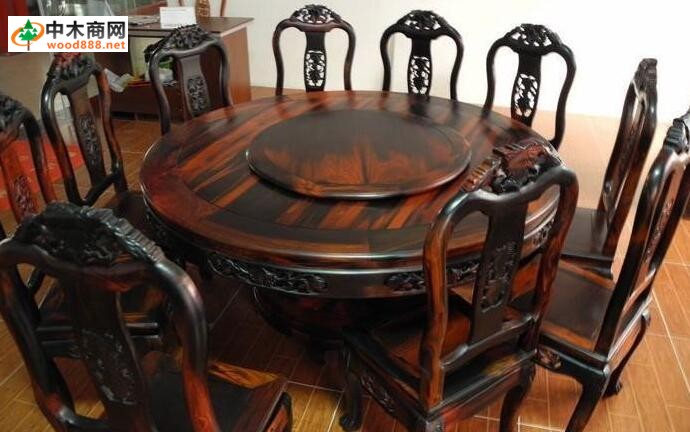

　　家具

　　黑酸枝僅次于紫檀和黃花梨，木質結構較細，紋理很清晰，制作出來的家具堅固耐用，歷經百年而不變形，因此在明清時代應用比較廣泛。而如今，黑酸枝家具仍然具有很高的價值。

　　黑酸枝家具多采用榫卯結構，穩固耐用，在設計上基本保持中國傳統的設計理念，在此基礎上融入現代人體工學和審美需求，因此不僅古色古香，而且還散發出現代時尚的魅力。黑酸枝家具多以明清風格為主，有的結構簡約，風格明快，線條流暢，有的雕刻精美，結構厚重，不管是那種風格都保持黑酸枝特有的木制紋理，非常的漂亮，仿佛層巒疊嶂的群山，抑或波瀾起伏的大海，微風輕輕吹過，泛起層層漣漪，令人無限遐想。這就是黑酸枝家具獨特的魅力所在。
